Характеристики продуктів
Надзвичайно висока початкова проникність і максимальна проникність (основна перевага)
Основна перевага Permalloy полягає в його надзвичайно високій проникності. Завдяки точному складу приблизно 79% нікелю та приблизно 4% молібдену, а також суворо контрольованій кристалічній текстурі його початкова проникність (μᵢ) може досягати 20 000-50 000, а максимальна проникність (μmax) може досягати 200 000-500 000, що значно вище, ніж у звичайної кремнієвої сталі (μmax). ≈ 50 000) і феритів (μmax ≈ 10 000-20 000). У дуже слабких магнітних полях (наприклад, на рівні магнітного поля Землі) пермалой забезпечує надзвичайно високу характеристику потоку, що робить його ідеальним матеріалом для таких застосувань, як магнітне екранування та виявлення слабкого сигналу. У порівнянні з іншими марками з високою проникністю (наприклад, 1J85), 1J79 пропонує ширший лінійний діапазон і більш стабільні температурні характеристики.
Надзвичайно низька коерцитивна сила та втрати на гістерезис
Завдяки високій чистоті та оптимізованій кристалічній структурі пермалой має надзвичайно низьку коерцитивну силу (Hc менше або дорівнює 10 А/м), дуже малу площу петлі гістерезису та значно менші втрати на гістерезис порівняно зі звичайною кремнієвою сталлю та феритами. У змінних магнітних полях його ефективність втрат в сердечнику чудова, що робить його придатним для додатків із суворими вимогами до точності сигналу та ефективності, таких як аудіотрансформатори (20 Гц-20 кГц), прецизійні трансформатори струму та магнітні підсилювачі. Його надзвичайно вузька петля гістерезису забезпечує високу точність передачі слабких сигналів з мінімальними спотвореннями.
Вищий питомий опір для контролю втрат на вихрові струми
Питомий опір пермалою становить приблизно 0,55-0,60 мкОм·м, що значно вище, ніж у звичайної кремнієвої сталі (приблизно 0,25-0,30 мкОм·м). Додавання молібдену ефективно збільшує питомий опір сплаву, зменшує втрати на вихрові струми та підвищує його ефективність серцевини в середніх і високих-частотах. Ця властивість робить його придатним для сценаріїв із суворими вимогами до ефективності та підвищення температури, як-от високочастотні-трансформатори, радарні системи та авіаційні джерела живлення (400 Гц). У порівнянні зі сплавами чистого нікелю та заліза (наприклад, 1J50), 1J79 демонструє чудові високочастотні характеристики завдяки додаванню молібдену, що дозволяє збільшити його робочу частоту в 2-3 рази.
Хороші властивості обробки та формування
Пермалой демонструє чудову здатність до гарячої та холодної обробки, що дозволяє кувати, прокатувати та штампувати її у різні форми. Його пластичність перевершує більшість м’яких феритових магнітів, що робить його придатним для виготовлення складних ламінованих сердечників, магнітних екранів і точних штампувань. Його можна згорнути в дуже тонкі смужки (товщиною до 0,01-0,05 мм), що ідеально підходить для високочастотних застосувань. Відпал оптимізує магнітні властивості шляхом зняття напруги обробки, відновлення проникності та зменшення коерцитивної сили. Застосовуються звичайні операції обробки, такі як токарна обробка, фрезерування, свердління та шліфування; рекомендується використовувати ріжучі інструменти з твердого металу.
Чудове магнітне екранування
Висока проникність і низька коерцитивна сила пермалою надають йому унікальних переваг у застосуванні для магнітного екранування. У постійному струмі та низько{1}}змінних магнітних полях пермалой може ефективно поглинати та направляти лінії магнітного потоку, забезпечуючи надзвичайно високу ефективність екранування. Його ефективність екранування набагато краща, ніж у звичайної кремнієвої сталі та феритів, що робить його придатним для застосувань із надзвичайно суворими вимогами до магнітного середовища, таких як точні інструменти, електронні мікроскопи, квантові датчики та магніти МРТ.
Технічні характеристики
Хімічний склад (ASTM A753 Alloy Type 4 / GB/T 15018)
|
елемент |
Стандартні вимоги |
Примітки |
|
Ni |
78.5 - 80.5% |
Ключовим основним елементом є приблизно 79% вміст нікелю, який визначає, що константа магнітної анізотропії наближається до нуля для досягнення високої проникності. |
|
пн |
3.8 - 4.2% |
Підвищити питомий опір, придушити впорядковане фазове перетворення Ni₃Fe та спростити процес термообробки |
|
Fe |
Залишок кількості (≈ 15-17%) |
Матричні елементи, які забезпечують щільність потоку й економічну-ефективність |
|
Мн |
Менше або дорівнює 0,60% |
Суворо контролюйте, щоб забезпечити магнітні властивості та чистоту |
|
Si |
Менше або дорівнює 0,30% |
Суворо контролюйте, щоб забезпечити стабільність магнітних властивостей |
|
C |
Менше або дорівнює 0,02% |
Суворо контролюйте, щоб запобігти випаданню карбідів від пошкодження магнітних властивостей |
|
P |
Менше або дорівнює 0,020% |
Домішки елементів, строго контрольовані |
|
S |
Менше або дорівнює 0,020% |
Домішки елементів, строго контрольовані |
Фізичні властивості
|
Власність |
Значення/діапазон |
Умови тестування |
|
Щільність |
8,70 г/см³ |
Кімнатна температура (20 градусів) |
|
Температура Кюрі |
≈ 450 градусів |
- |
|
Густина магнітного потоку насичення (Bs) |
0.75 - 1.0 T |
Кімнатна температура |
|
Коерцитивна сила (Hc) |
Менше або дорівнює 10 А/м (відпалений стан) |
Кімнатна температура, постійний струм |
|
Початкова проникність (μᵢ) |
≈ 20,000-50,000 |
Відпалений стан, слабке магнітне поле |
|
Максимальна проникність (μmax) |
≈ 200,000-500,000 |
Відпалений стан |
|
Питомий опір |
≈ 0.55 - 0.60 μΩ·m |
Кімнатна температура |
|
Коефіцієнт теплового розширення (20-100 градусів) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
Модуль пружності (модуль Юнга) |
≈ 200 ГПа |
Кімнатна температура |
|
магнетизм |
Феромагнетизм (нижче точки Кюрі) |
Точка Кюрі становить приблизно 450 градусів, і після перевищення цієї температури вона перетворюється на парамагнетизм. |
Механічні властивості (відпалений стан, типові значення)
|
Власність |
Типове значення |
Специфікація |
|
Міцність на розрив |
≈ 550 МПа |
ASTM A753 |
|
Міцність (зсув 0,2%) |
≈ 340 МПа |
ASTM A753 |
|
Подовження (4D) |
Більше або дорівнює 35% |
ASTM A753 |
|
Твердість |
80-95 грн |
- |
Магнітні властивості (відпалений стан, типові значення)
|
Продуктивність |
Номер |
Умови випробувань |
|
Густина магнітного потоку насичення (Bs) |
0.75 - 1.0 T |
Кімнатна температура |
|
Коерцитивна сила (Hc) |
Менше або дорівнює 10 А/м |
Відпалений стан, постійний струм |
|
Початкова проникність (μᵢ) |
≈ 20,000-50,000 |
Відпалений стан, слабке магнітне поле |
|
Максимальна проникність (μmax) |
≈ 200,000-500,000 |
Відпалений стан |
Висока-температурна ефективність
Температура Кюрі пермаллоя становить приблизно 450 градусів. У діапазоні температур від кімнатної температури до 100 градусів його проникність дуже мало змінюється з температурою, що робить його придатним для точних приладів і середовищ виявлення слабкого магнітного поля. Однак за безперервних умов експлуатації вище 100 градусів відбувається значне ослаблення проникності, що робить його непридатним для високо-температурних магнітних застосувань.
Антиоксидантні властивості:
Пермалой демонструє хороші антиоксидантні властивості в нормальних атмосферних умовах. Якщо пристрій протягом тривалого часу перебував у вологому або корозійному середовищі, рекомендується обробка для запобігання іржі або захист поверхневого покриття (наприклад, нікелювання або позолота).
Організаційна стабільність:
Завдяки оптимізації термічної обробки (високо-температурний відпал воднем + контрольоване охолодження) зернисту структуру пермалою можна точно контролювати, щоб забезпечити незмінні магнітні властивості. Процес термічної обробки безпосередньо впливає на кінцеву магнітну продуктивність і повинен суворо контролюватися.
Система термічної обробки
Кінцеві магнітні властивості пермалою значною мірою залежать від режиму термічної обробки з такими загальними характеристиками:
Високо{0}}температурний відпал (для відновлення оптимальних магнітних властивостей): нагрійте до 1100-1200 градусів у водневій або вакуумній атмосфері, витримуйте протягом 1-2 годин (залежно від товщини поперечного перерізу), потім охолодіть із контрольованою швидкістю (приблизно 100-300 градусів/год) до 600 градусів, а потім швидше охолодіть до кімнатної температури.
Примітка. Діапазон температур біля 600 градусів є критичним для переходу порядку-безладдя; його необхідно пропускати зі швидкістю, що перевищує або дорівнює 100 градусам/год, щоб уникнути утворення впорядкованої фази Ni₃Fe, яка призведе до зниження проникності. Розмір зерен після відпалу безпосередньо визначає проникність і коерцитивність і повинен строго контролюватися.
Відпал-зняття напруги (після штампування/механічної обробки):
Нагрійте до 750-850 градусів, витримайте 1-2 години, охолодіть зі швидкістю 100-200 градусів / год до 500 градусів, потім охолодіть на повітрі. Використовується для усунення технологічних напруг і відновлення магнітних властивостей.
Примітка:
1. Термічну обробку слід проводити після остаточної механічної обробки, щоб запобігти механічним напругам, що погіршують магнітні властивості.
2. Під час водневого відпалу точка роси повинна бути нижче -40 градусів, щоб уникнути окислення поверхні.
3. Швидкість охолодження має бути достатньо високою (більше або дорівнює 100 градусам/год до 600 градусів), щоб забезпечити повне здійснення впорядкованого-невпорядкованого перетворення.
Порівняння магнітних властивостей і вибір застосування
|
Продуктивність показники |
Пермалой (1J79) |
Звичайна кремніста сталь (М-19) |
Феритовий |
|
Густина магнітного потоку насичення Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
Температура Кюрі (градус) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
Питомий опір (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
Початкова проникність μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
Максимальна водопроникність μмакс |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
Примусова сила Hc (А/м) |
Менше або дорівнює 10 |
Менше або дорівнює 200 |
Менше або дорівнює 50 |
|
Основні переваги |
Надзвичайно висока μ, низька Hc, слабка чутливість відповіді на сигнал |
Низька вартість, високий B |
Високий питомий опір, застосовна висока частота |
|
Пропозиції щодо вибору |
В основному використовується для виявлення слабкого сигналу, точних трансформаторів струму, високо-магнітного екранування та магнітних підсилювачів |
В основному використовується для звичайних застосувань, таких як трансформатори силової частоти, двигуни та електричне обладнання |
В основному використовується для високої-частоти (>100 кГц) і фільтрація EMI |
Відповідні носії
1. Атмосферне середовище: демонструє хорошу корозійну стійкість за нормальних умов, порівнянну з аустенітною нержавіючої сталлю.
2. Масло для прецизійних інструментів, ізоляційне середовище: хороша сумісність.
3. Електроізоляційне середовище: підходить для трансформаторного масла, ізоляційної фарби тощо.
4. Сухі гази, інертні атмосфери: Застосовується для термічної обробки та процесів захисту.
Примітка:
Пермалой — це металевий м’який магнітний сплав, який не підходить для корозійних рідких середовищ, таких як сильні кислоти та сильні луги. У разі тривалого перебування у вологому середовищі рекомендується обробка для запобігання корозії (наприклад, нанесення антикорозійної олії або покриття). Він схильний до корозії в середовищах із -сіркою або соляними бризками, що робить необхідним захист поверхні (наприклад, нікелювання, позолота).
Пермалой (1J79) спеціально розроблений для високої проникності, виявлення слабкого сигналу та високочутливих магнітних застосувань, рекомендований для використання в таких областях:
Поля застосування
-
Високочутливе магнітне екранування
Магнітне екранування для точних інструментів, електронних мікроскопів, квантових датчиків, магнітів МРТ і кімнат для вимірювання слабкого магнітного поля. Його надзвичайно висока початкова проникність дозволяє ефективно екранувати перешкоди зовнішнього магнітного поля навіть при дуже слабких магнітних полях (геомагнітних рівнях). -
Імпульсні та сигнальні трансформатори
Імпульсні трансформатори, широкосмугові трансформатори, ізолюючі трансформатори, високо{0}}аудіотрансформатори та трансформатори струму. Його надзвичайно висока проникність і над-низькі втрати на гістерезис забезпечують високу{3}}точну передачу сигналу з робочими частотами до 20 Гц–20 кГц, а деякі й до 100 кГц. -
Магнітні підсилювачі та модулятори
Над-надчутливі магнітні підсилювачі, магнітні модулятори, датчики постійного струму (DCCT) і сердечники датчиків феррозонду. Його низька коерцитивна сила та низькі характеристики втрат полегшують посилення та виявлення слабких сигналів. -
Прецизійні датчики та вимірювальні прилади
Прецизійні трансформатори струму/напруги, стандартні мости, прецизійні вимірювачі потужності та феррозондові магнітометри. Його надзвичайно висока початкова проникність забезпечує лінійний відгук при низькій щільності магнітного потоку. -
Наукові дослідження та точні прилади
Магнітне екранування для детекторів частинок, атомних годинників, надпровідних квантових інтерференційних пристроїв (СКВІДів), магнітних ланцюгів спектрометрів та електромагнітних ваг. -
Телекомунікації та радіотехніка
Індуктори-фільтра високої частоти, широкосмугові узгоджувальні трансформатори, трансформатори зв’язку операторів і трансформатори телефонних ліній. Робочі частоти можуть охоплювати діапазон від аудіо до кількох МГц. -
Медичне обладнання
Магнітне екранування для біомагнітних вимірювань, екранування магнітокардіографії (МКГ) і екранування магнітоенцефалографії (МЕГ).
Доставка та налаштування
Ми пропонуємо гнучкі та надійні рішення для ланцюга постачання, щоб гарантувати, що ви отримаєте матеріали Permalloy (1J79), які ідеально відповідають вимогам вашого проекту.
|
Форма |

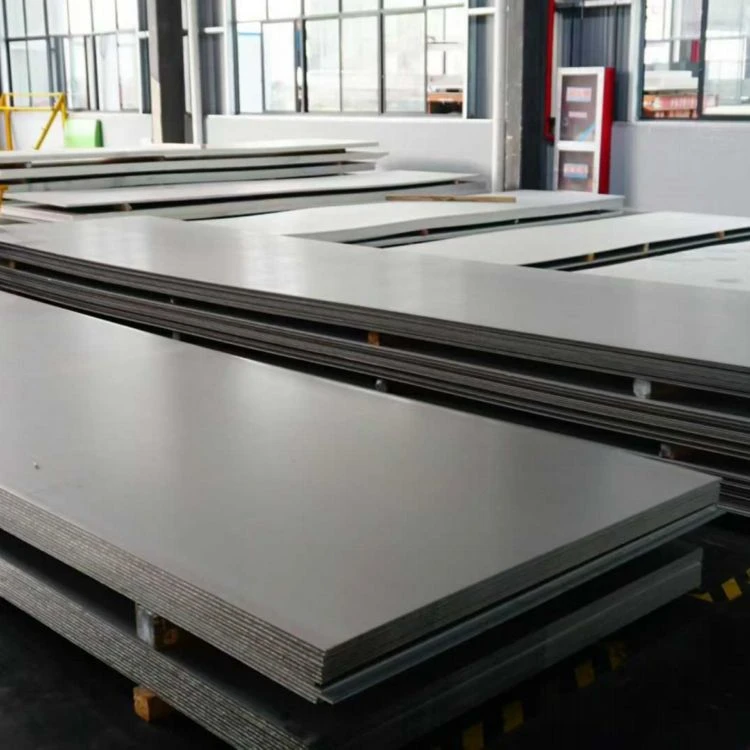

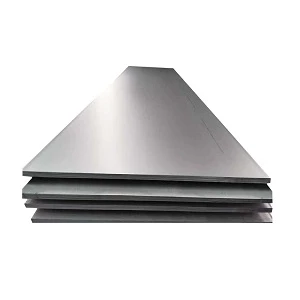

 Лист/Тарілка
|

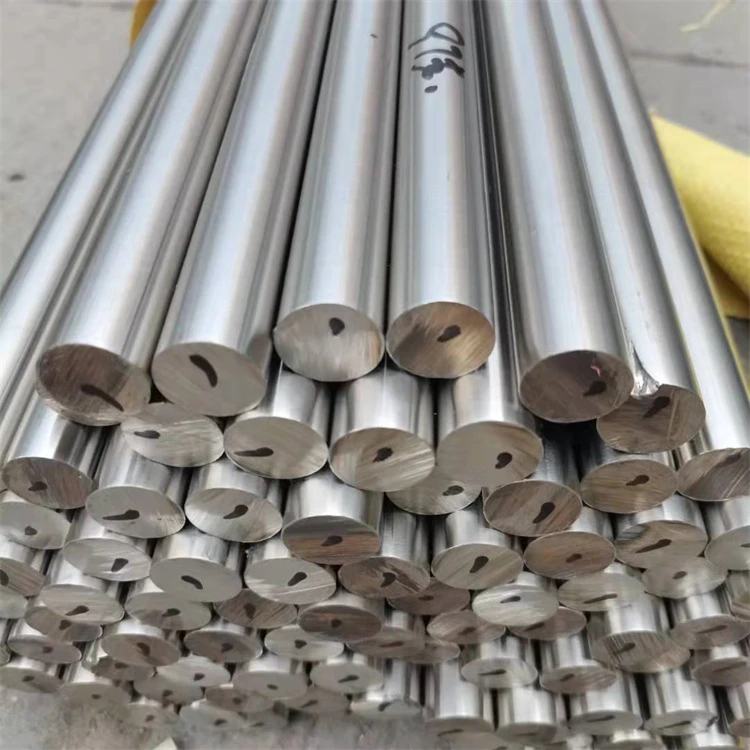

 Штанга/стрижень
|
 Труба / трубка
|
 Стрічка/листова котушка
|
 Дріт/катанка
|
|---|---|---|---|---|---|
|
Звичайний діапазон |
Товщина: 0.5 - 100 мм |
Діаметр Φ6-500мм |
Зовнішній діаметр Φ10-300мм |
Товщина: 0,01 – 3,0 мм |
Діаметр Φ0,05-10мм |
|
Можливість налаштування |
Гаряче{0}} чи холоднокатані- листи, ультра- пластини (від 0,1 мм), штамповані деталі, довжина-різання до заданих розмірів, спеціальна обробка поверхні (травлення, полірування) |
Ковані бруски, гарячекатані бруски, поліровані бруски, фасонні бруски та різні умови термічної обробки (відпал, стабілізація) |
Безшовні труби, зварні труби, різання-фіксованої довжини |
Прецизійні смугові матеріали (мінімальна товщина 0,01 мм), рулони для штампування, ламінована заготовка, не-стандартна ширина, спеціальні захисні плівки |
Прецизійне волочіння, зварювання присадного дроту, спеціальна обробка поверхні |
Чому обирають нас? - Надійна інженерна технологія. Надійна доставка.
Ми не просто постачальник, а надійний партнер із матеріалів для вас у Китаї.
Вертикально інтегроване виробництво
Власне підприємство потужністю 20 000㎡ з 10+ автоматизованими лініями (8000+ тонн на рік). Внутрішній-центр інструментів і штампів забезпечує швидке налаштування та ефективний контроль витрат - без посередницької націнки.
Суворий контроль якості на кожному етапі
Повна відстежуваність у ключових контрольних точках контролю якості протягом усього виробництва. 100% відповідно до стандартів ASTM/ASME, EN та GB. Звіти про випробування матеріалів доступні з кожною відправкою.

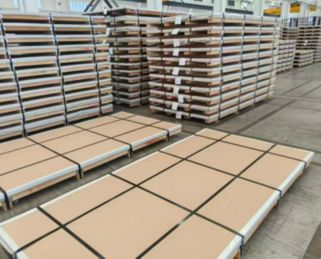

Надійна доставка та експортне пакування
10+ років експорту до Європи, Північної Америки, Південно-Східної Азії та Близького Сходу з водонепроникним і анти{1}}захистом від іржі в поєднанні з гнучкими варіантами доставки гарантує безпечне та-своєчасне надходження.
Перевірка зразків перед масовим виробництвом
Ми надаємо безкоштовні зразки для перевірки якості, дозволяючи розміщувати оптові замовлення лише після схвалення. Ми забезпечуємо узгодженість від зразка до масового виробництва за допомогою точного вимірювання розмірів і прозорого виробництва.
FAQ
З: Які основні переваги пермалою порівняно зі звичайною електротехнічною кремнієвою сталлю?
З: Який оптимальний процес термічної обробки для пермалою?
З: Чи легко пермалой обробляти?
З: Яка максимальна робоча температура пермалою?
З: Чи підходить пермалой для систем змінного струму середньої та високої частот-?
Q: Яка головна відмінність між Permalloy і Permendur 2V?
