Супермалой

Основна перевага Supermalloy полягає в точному контролі складу його нікель-залізо-молібденової системи. Включаючи приблизно 79% нікелю та 5% молібдену, сплав одночасно наближає свою магніто-константу кристалічної анізотропії (K₁) і коефіцієнт магнітострикції (λ) до нуля. У поєднанні з високо{7}}температурним процесом відпалу водню (обробка в атмосфері чистого водню при 1300 градусах), його початкова проникність (μᵢ) може досягати 50 000–150 000, а його максимальна проникність (μₘₐₓ) може досягати 600 000–1 200 000, що робить його м’яким магнітний матеріал з найвищою доступною на даний момент проникністю, що значно перевищує звичайні пермалої (μᵢ приблизно 10 000–30 000). Ця властивість дозволяє йому досягти надзвичайно високого потоку відгуку навіть у дуже слабких магнітних полях.

Завдяки високій чистоті та оптимізованій кристалічній структурі Supermalloy демонструє надзвичайно низьку коерцитивну силу (Hc менше або дорівнює 1,2 A/m), що призводить до мінімальної площі петлі гістерезису та значно менших втрат на гістерезис порівняно зі звичайними пермаллоями. У змінних магнітних полях він демонструє чудові показники втрат в сердечнику, що робить його особливо придатним для додатків із суворими вимогами до точності та ефективності сигналу, таких як імпульсні трансформатори, магнітні підсилювачі та трансформатори струму слабкого-сигналу. У порівнянні зі звичайними пермаллоями, Supermalloy може стабільно працювати в умовах, коли частота і тривалість імпульсу в три рази вище.

Питомий опір супермаллоя становить приблизно 0,60 мкОм·м (60 мкОм·см), що значно вище, ніж у звичайних пермалою (приблизно 45–55 мкОм·см). Додавання молібдену ефективно збільшує питомий опір сплаву, зменшує втрати на вихрові струми та забезпечує чудову ефективність серцевини в системах із середньою- та високою-частотою. Ця характеристика робить його придатним для сценаріїв із суворими вимогами щодо ефективності та підвищення температури, як-от високочастотні-трансформатори, радарні системи та авіаційні джерела живлення (400 Гц).

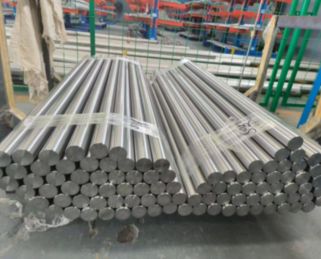

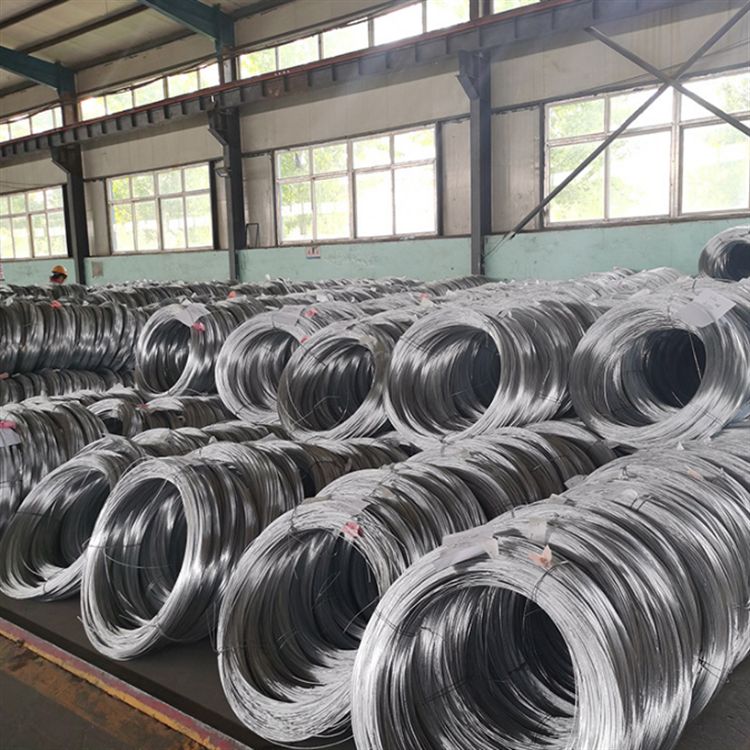

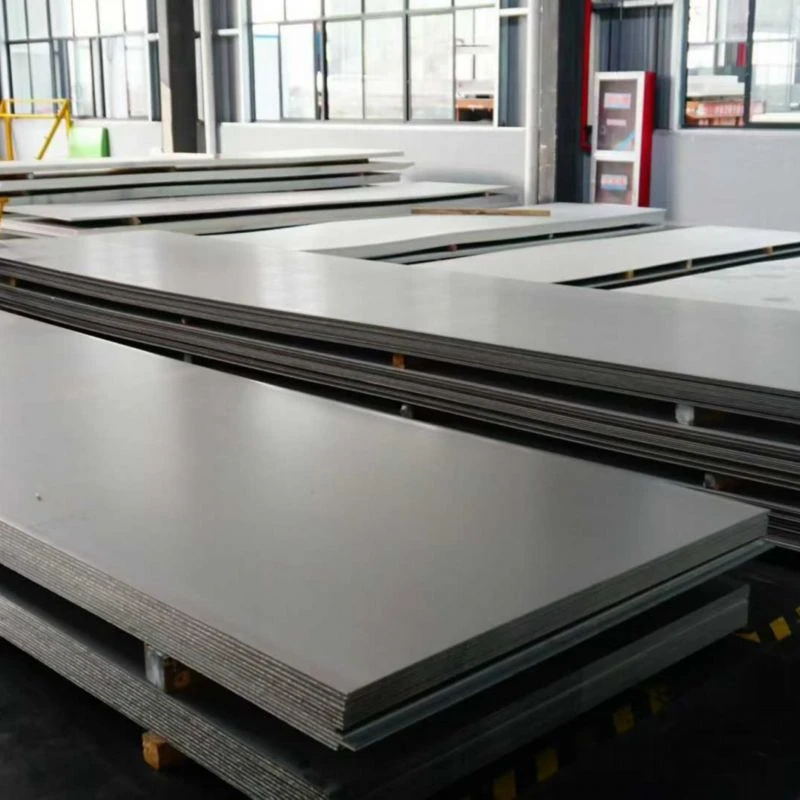

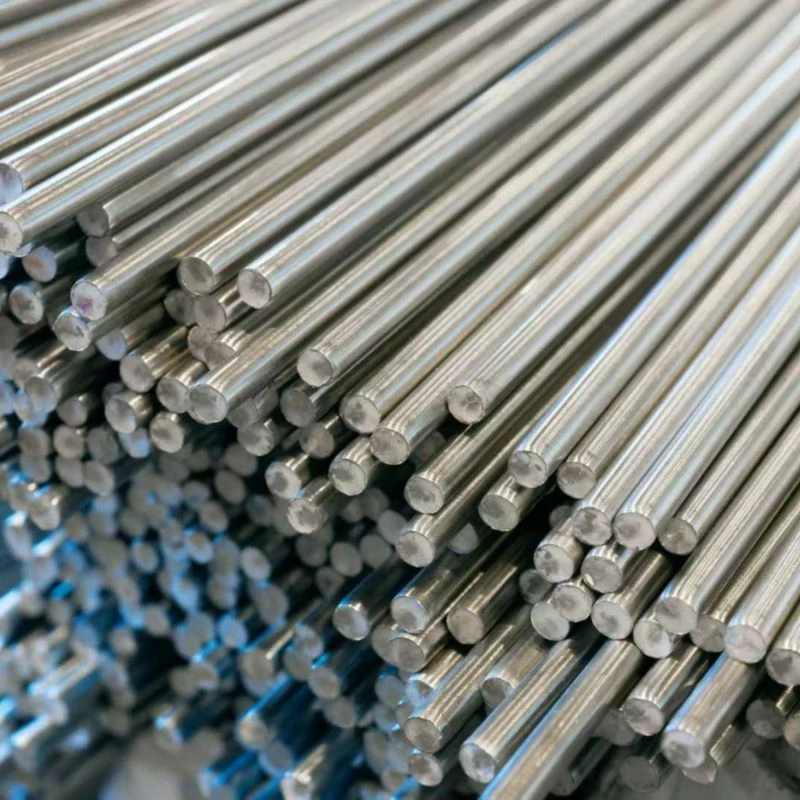

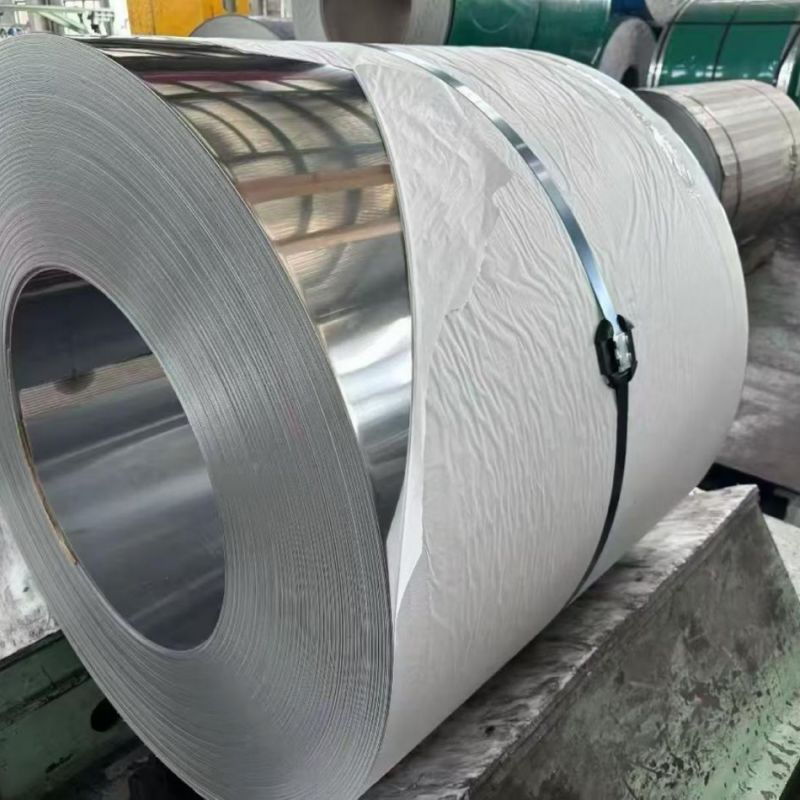

Супермалой демонструє чудову оброблюваність у гарячому та холодному режимі, що дозволяє згортати його в надзвичайно тонкі смуги (з товщиною менше 0,05 мм), а також у смуги, прутки та дріт у різних формах. Його пластичність перевищує пластичність більшості крихких м’яких феритових магнітних матеріалів, що робить його придатним для виготовлення складних ламінованих сердечників, магнітних екранів і точних штампованих деталей. Остаточний відпал оптимізує магнітні властивості шляхом усунення технологічних стресів, відновлення проникності та зменшення коерцитивної сили. Можна використовувати звичайну механічну обробку (точіння, фрезерування, свердління, шліфування), але для кінцевої обробки рекомендується використовувати шліфування або електроерозійну обробку (EDM).
